射频传播的基本特征增益

2025-07-25 11:05:05
(1)射频增益



增益是与衰减相反的一个特性,其结果是增加RF信号强度。射频的增益(非天线增益)都是通过有源器件产生的。可以理解为,要把一个信号放大,一定要给它对应的能量才可以。一般增益用Gain表示:

其中Po表示输出功率;Pi表示输入功率。在衰减情况下GaindB为负值,且Po小于Pi;在增益情况下GaindB为正值,且Po大于Pi。如果实现正的增益,需要引入外部能量,提供给放大器件从而实现信号放大。

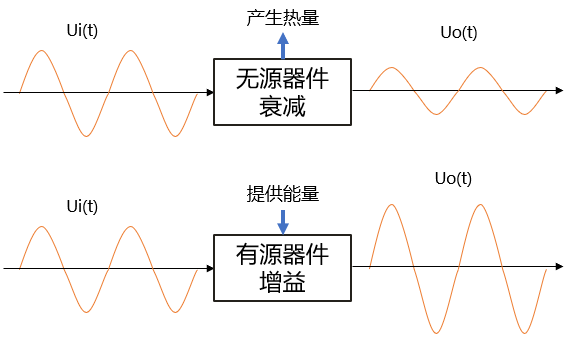

如图所示,为衰减与增益的示意图,其中信号经过无源器件衰减后振幅降低并产生热量损耗;通过有源器件提供的能量增益后振幅加强。需要注意的一点是无论增益还是衰减,信号的工作频率与原来保持一致。


(2)天线增益

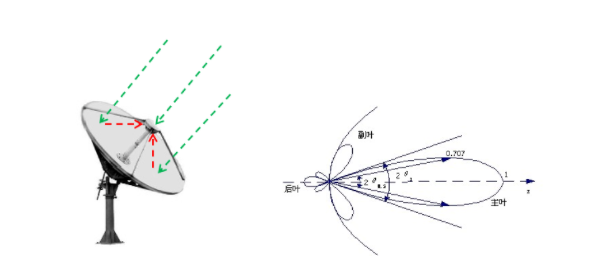

讲到天线增益时,需要与射频增益进行区分,天线的增益与射频的传输增益是完全不同的。天线的增益是增加在特定方向上的能量强度而不是增加其总能量。天线一般是无源器件,无法提供额外的能量增强RF信号。如图所示,为一个锅形微波天线辐射示意图,天线的发射和接收是把所有能量汇聚在了主波瓣上,并没有新的能量增加。
