射频传播的基本特征之数字通信实例

2025-07-25 11:29:04

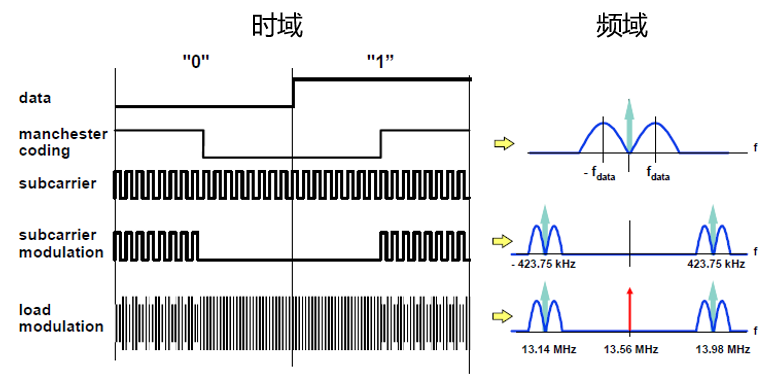

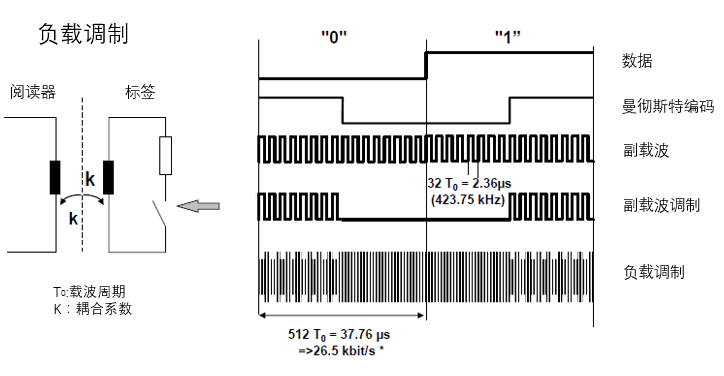

既然我们已经了解了信号编码和调制,现在通过一个实例来加深对信号发射过程的认识。这个实例是ISO/IEC 15693-2中的内容,是关于标签向阅读器通信的调制过程。如图所示,标签需要发送的信号为“0”“1”,其数字波形如图中的数据(data);编码后为图中的曼彻斯特编码(Manchester coding)数字波形;副载波(Subcarrier)的作用是提高信息传输的可靠性;最终要发出去的数字信号就变成了副载波调制(Subcarrier Modulation)的数字波形;而最终发给阅读器端的数据是一个射频信号,标签通过负载调制耦合的最终信号为13.56MHz载波的负载调制信号(Load Modulation)。

下图为该实例的数据信号频谱图,左边为时域(Time domain),右边为频域图(Frequency domain)。从中可以看到原始信号的频谱,其;经过副载波调制后有效信号就被搬到了,其,而把原来的有效信号搬到了副载波频率上;第三张频域图是把搬移到了13.56MHz的载波上。


通过这个实例的分析,相信读者已经对射频识别系统中如何实现调制并发射信号有了一定的了解。
