天线的定义与分类

1.  天线的定义

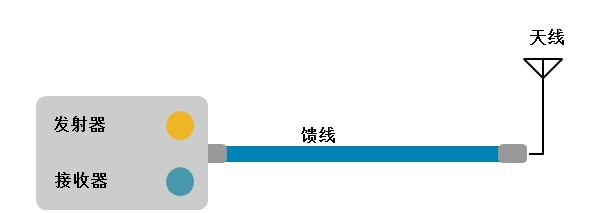

天线（Antenna)是一种变换器，它把传输线上传播的导行波，变换成在无界媒介（通常是自由空间）中传播的电磁波，或者进行相反的变换。天线是无线电设备中用来发射或接收电磁波的部件。无线电发射机输出的射频信号功率，通过馈线（电缆）输送到天线，由天线以电磁波形式辐射出去。电磁波到达接收地点后，由天线接收（仅仅接收很小一部分功率），并通过馈线送到无线电接收机，如图所示。

可见，天线是发射和接收电磁波的一个重要的无线电设备，没有天线也就没有无线电通信。无线电通信、广播、电视、雷达、导航、电子对抗、遥感、射电天文等工程系统等，凡是利用电磁波来传递信息的，都依靠天线来进行工作。此外，在用电磁波传送能量方面，非信号的能量辐射也需要天线。一般天线都具有可逆性，即同一副天线既可用作发射天线，也可用作接收天线。同一天线作为发射或接收的基本特性参数是相同的，这就是天线的互易定理。

2.天线的工作原理

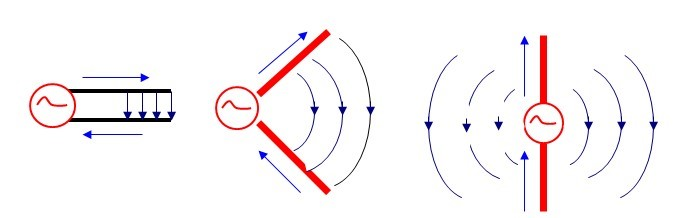

当导线上有交变电流流动时，就可以发生电磁波的辐射，辐射的能力与导线的长度和形状有关。如图所示，若两导线的距离很近，电场被束缚在两导线之间，因而辐射很微弱；将两导线张开，如图所示，电场就散播在周围空间，因而辐射增强。

必须指出，当导线的长度 L 远小于波长 λ 时，辐射很微弱；导线的长度 L 增大到可与波长相比拟时，导线上的电流将大大增加，因而就能形成较强的辐射。

3.天线的分类

天线品种繁多，以供不同频率、不同用途、不同场合、不同要求等不同情况下使用。对于众多品种的天线，进行适当的分类是必要的：
