主瓣、旁瓣、波瓣宽度

2025-07-25 17:12:16

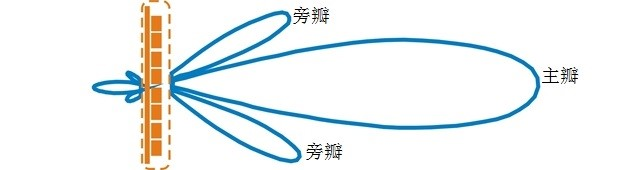

方向图通常都有两个或多个瓣,其中辐射强度最大的瓣称为主瓣(Main-lobe),其余的瓣称为副瓣或旁瓣(side-lobe)。如图所示,为一个天线的主瓣和旁瓣示意图。

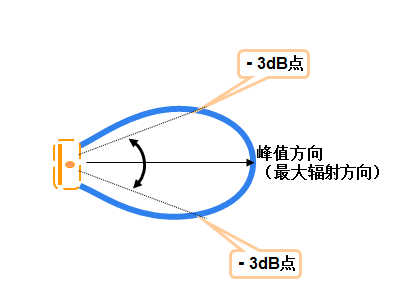

在主瓣最大辐射方向两侧,辐射强度降低 3 dB(功率密度降低一半)的两点间的夹角定义为波瓣宽度(Beam width)又称波束宽度或主瓣宽度或半功率角如图所示。波瓣宽度越窄,方向性越好,作用距离越远,抗干扰能力越强。一般超高频RFID天线常用3dB波瓣宽度来定义,单位是度数。

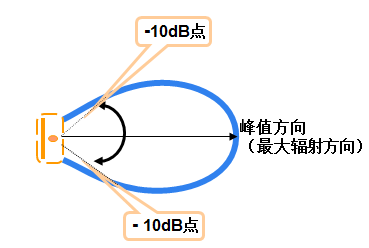

还有一种波瓣宽度,即 10dB波瓣宽度,顾名思义它是方向图中辐射强度降低 10dB (功率密度降至十分之一)的两个点间的夹角,如图所示。
