前后比、上旁瓣抑制

2025-07-25 17:16:08

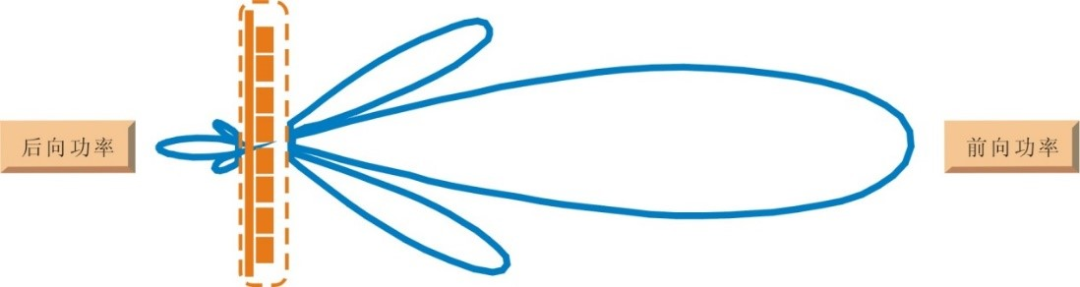

方向图中,前后瓣最大值之比称为前后比,记为 F/B(Front-to-Back Ratio),如图2-23所示。前后比越大,天线的后向辐射(或接收)越小。前后比F/B的计算十分简单:
F/B=10lg{(前向功率密度)/(后向功率密度)}。
一些系统对天线的前后比F/B有要求,其典型值为(18 ~ 30)dB,特殊情况下则要求达(35 ~ 40)dB。一般的超高频RFID天线对前后比不敏感,只要高于15dB即可;如果是卫星天线等对前后比会要求很高,有很多要求达到35dB。

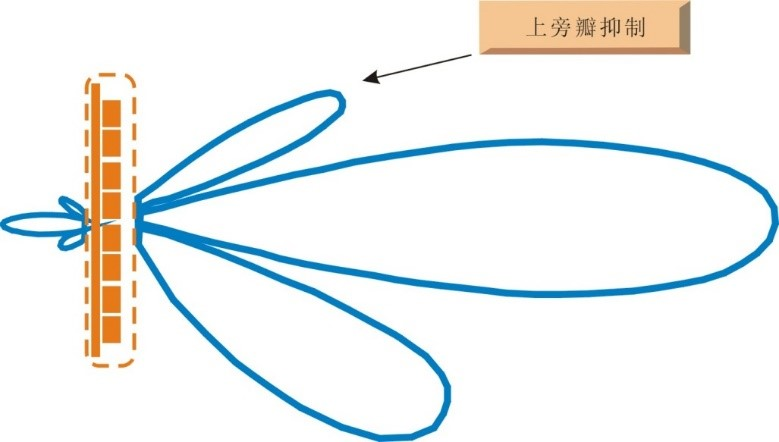

对于基站天线,人们常常要求它的垂直面(即俯仰面)方向图中,主瓣上方第一旁瓣尽可能弱一些,如图所示。这就是所谓的上旁瓣抑制。基站的服务对象是地面上的移动电话用户,指向天空的辐射是毫无意义的。在RFID的应用中,同样存在类似的环境,我们需要控制的区域限制严格的时候,可以考虑使用旁瓣抑制的天线。
